현장의 데이터가 살아 있어야,
사람과 설비가 안전하게 공존할 수 있다.
지우테크는 25년간 산업 현장에서 쌓아온 경험을 바탕으로, 무선 통신 기술과 데이터 플랫폼을 결합하여
“현장 중심(Field-First)”의 IIoT 솔루션을 설계합니다.
기술은 수단이며, 목적은 언제나 현장 작업자의 안전과 설비 운영의 신뢰입니다.
3대 설계 사상
포스코 제철 현장의 극한 환경에서 검증된 기술. 실험실이 아닌 현장이 설계 기준입니다.
인명 중시 (Safety First)
설비 데이터 수집의 궁극적 목적은 생산성이 아닌 사람입니다. 설비 이상 감지와 연동을 통해 작업자가 위험한 상황에 노출되기 전에 먼저 시스템이 차단합니다.
현장 중심 (Field-First)
포스코 제철 현장의 극한 환경에서 검증된 기술입니다. 노이즈·진동·고온·금속 장애물 — 현장이 요구하는 조건이 곧 설계 기준입니다.
데이터 신뢰 (Data Integrity)
수집된 데이터를 믿을 수 없다면 아무 의미가 없습니다. TSCH 결정론적 통신, 3단계 검증 엔진, CRC 무결성 체계로 99% 이상의 데이터 신뢰도를 현장에서 실증합니다.
수기(手記)에서 데이터로
작업자의 순회 점검 메모와 경험에만 의존하던 설비 관리를 실시간 센서 데이터 기반으로 전환합니다. 사람의 눈이 닿지 않는 곳도 24시간 데이터가 감시합니다.
반응에서 예측으로
이미 고장이 난 후 수리하는 사후 대응이 아닌, 이상 징후를 조기에 감지하여 계획 정비(Predictive Maintenance)가 가능한 체계를 만듭니다.
분절에서 통합으로
설비별 독립된 시스템, 각기 다른 인터페이스, 파편화된 데이터를 하나의 FAIRVIEW 플랫폼으로 통합합니다. 현장과 중앙제어실이 동일한 상황 인식을 공유합니다.
모니터링에서 제어로
데이터를 보는 것을 넘어, 환경 조건이 안전 기준을 초과하면 잠금장치 해제를 자동 차단합니다. “Software Defined Safety” 패러다임을 실현합니다.
REDCOM IIoT 시스템 아키텍처
현장 설비·센서부터 데이터 플랫폼까지 5개 계층으로 구성된 통합 아키텍처. 현장 특성에 따라 FAIRWAVE 또는 HaLow 무선 네트워크 중 최적을 선택하고, 단일 FAIRVIEW 플랫폼에서 통합 관리합니다.
이상 감지부터 작업자 안전까지 하나의 흐름으로 연결됩니다.
| 시스템 | 계층 | 주요 역할 | 핵심 특징 |
|---|---|---|---|
| FAIRWAVE MOTE | End Node | 현장 설비·센서와 직접 연결. TSCH 무선으로 진동·온도·압력·유량 데이터 수집 후 Gateway 전송. | 초저전력(TX≥50μA) / AES-128 / 다양한 센서 I/F / 배터리 운용 가능 |
| FAIRWAVE GW | 무선 GW | 최대 100개 Mote 관리. TSCH 망 전체를 조율하고 수집된 데이터를 FAIRVIEW에 전달. | IP65 방수 / PoE 전원 / Embedded Linux / Modbus TCP |
| HaLow Node | End Node | Ethernet/RS485 설비 인터페이스 연결. Wi-Fi HaLow 무선으로 최대 1.5km 거리 게이트웨이에 전송. | KC인증 / 900MHz Sub-1GHz / 장애물 투과 / 저전력 |
| HaLow GW | 무선 GW | Star 토폴로지로 최대 100개 Node 관리. 광범위한 구역을 단일 GW로 커버. | 1:N Star / 최대 1.5km 반경 / 단순 구성 / 확장 용이 |
| FAIRVIEW® | 데이터 처리 | 모든 무선 GW 및 PLC·DCS·직접 센서 데이터를 통합 수집. 3단계 검증·분석·저장·알람·외부 연동 일괄 처리. | 다중 프로토콜 / ≤1초 알람 / PostgreSQL / REST·Modbus TCP |

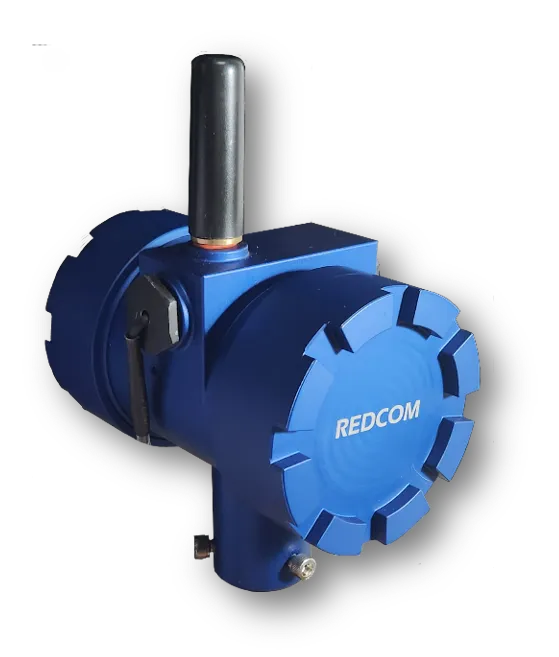

FAIRWAVE MOTE
IEEE 802.15.4e TSCH 기반 초저전력 무선 센서 노드. 포스코 Qcode 등록 제품.
| WIRELESS | |
| 기술 표준 | IEEE 802.15.4e TSCH |
|---|---|
| 주파수 | 2.4GHz | 15채널 |
| 데이터 전송 | 250kbps |
| 통신 거리 | 실내 50~100m / 실외 100~180m (1hop) 최대 8hop |
| HARDWARE | |
| CPU | ARM Cortex-M3 32bit |
| 센서 I/F | RS232/422/485 × 1 / Analog × 1 RTD/TC/Strain 택 1 |
| POWER & ENVIRONMENT | |
| 소비 전력 | TX ≥ 50μA (초저전력) |
|---|---|
| 전원 | DC 24V (배터리 대체 가능) |
| 하우징 | Aluminum 98φ×150×140mm |
| 동작 온도 | -40 ~ 85℃ |
| 습도 | 10~90% R.H. |
| SECURITY | |
| 암호화 | AES-128 |
| 인증 | 포스코 Qcode 등록 |
경로 다양성
각 Mote는 주변 2개 이상 이웃을 경로로 등록. 장애 시 자동 우회. 경로 최적화·저장·갱신 상시 수행.
채널 다양성
2.4GHz 15채널을 동적으로 탐색·활용. 특정 채널 간섭 발생 시 즉시 전환 → 타 무선 기술 충돌 Zero.
결정론적 네트워크
Time Slot / Bandwidth / Schedule 사전 정의. 데이터 손실·병목 원천 제거.
초저전력 — Wi-Fi의 1/4,000 수준
TX ≥ 50μA. Wi-Fi(300mA)의 1/4,000 수준. 배터리로 수개월~수년 운용 가능.
자동 망 복원
노드 이탈·추가 시 자동으로 망을 재구성. 현장 투입 후 별도 관리 없이 자율 운용.
범용 센서 연동
4~20mA / V / Ω / RS232/422/485 / RTD / Thermocouple / Strain Gauge 등 현장 대부분의 센서와 연동.

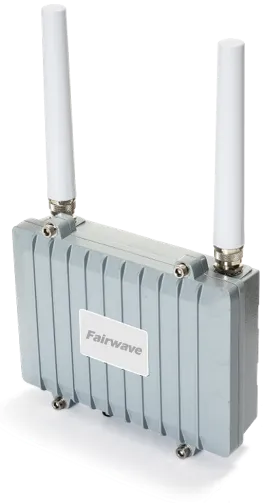

FAIRWAVE GATEWAY
최대 100개 Mote를 관리하는 TSCH 무선 게이트웨이. IP65 방수·방진. 포스코 Qcode 등록 제품.
| SYSTEM | |
| CPU / OS | TI AM3359 1GHz / Embedded Linux |
|---|---|
| 메모리 | DDR3 512MB | eMMC 4GB |
| WIRELESS | |
| 기술 표준 | IEEE 802.15.4e TSCH |
| 관리 노드 | 최대 100 Mote |
| 안테나 | 5dBi Omni |
| INTERFACE | |
| 네트워크 | Ethernet 100/1000Mbps × 1 |
|---|---|
| 시리얼 | RS232 × 1 (Console) |
| ENVIRONMENT | |
| 전원 | 9~48V DC (PoE 타입) |
| 서지 보호 | 10/100μs / 400W |
| 하우징 | Aluminum 223×58×149mm | IP65 |
| 동작 온도 | -40 ~ 85℃ |
| 비교 대상 | FAIRWAVE의 장점 |
|---|---|
| vs. 유선 시스템 |
|
| vs. 일반 Wi-Fi |
|
| vs. LoRa / NB-IoT |
|

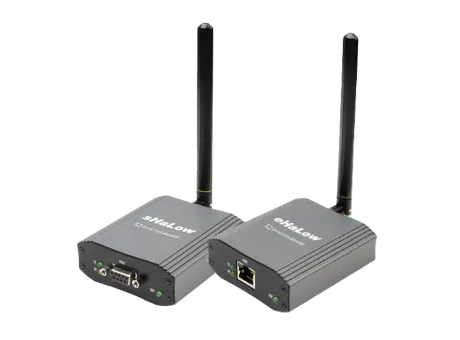

HaLow Node-E/S
IEEE 802.11ah Wi-Fi HaLow | 최대 1.5km 장거리 | Ethernet / RS485 인터페이스
| WIRELESS | |
| 기술 표준 | IEEE 802.11ah (Wi-Fi HaLow) |
|---|---|
| 주파수 | 921.5~922.5MHz (Korea USN1) |
| 통신 거리 | 최대 ≥ 1.5km |
| 전송 속도 | 실측 1Mbps | 최소 150kbps |
| 안테나 | 2.5dBi / 900MHz |
| 설비 I/F | Ethernet 또는 RS485 (주문 시 구분 발주) |
| POWER & ENVIRONMENT | |
| 소비 전력 | Max 1.44W | 동작 0.72W |
|---|---|
| 전원 | 5V 1A (12V 1A 어댑터 제공) |
| 동작 온도 | -40 ~ 85℃ |
| 습도 | 0~95% R.H. |
| CERTIFICATION | |
| 인증 | KC 인증 / RoHS Compliant |

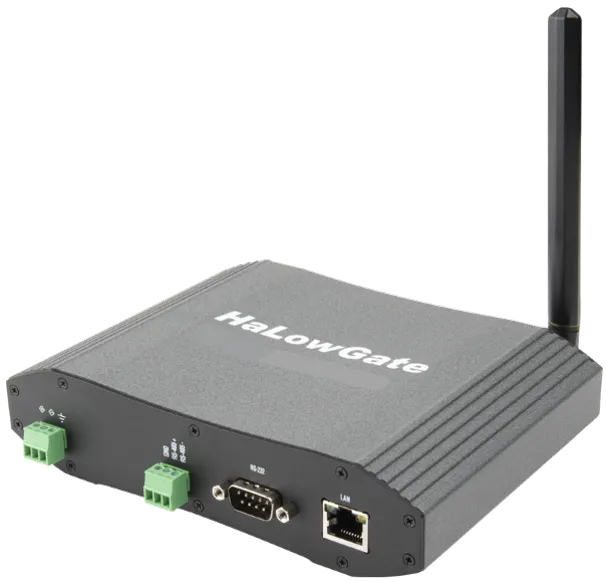

HaLow Gateway (HaLowGate)
IEEE 802.11ah | 1:N Star 토폴로지 | 최대 100 Node 관리 | 최대 1.5km 반경
| WIRELESS | |
| 기술 표준 | IEEE 802.11ah (Wi-Fi HaLow) |
|---|---|
| 주파수 | 921.5~922.5MHz (Korea USN1) |
| 통신 거리 | 최대 ≥ 1.5km |
| 관리 노드 | 이론 8,191대 | 권장 100대 이하 |
| 토폴로지 | 1:N Star Mode |
| 안테나 | 2.5dBi / 900MHz |
| 인터페이스 | Ethernet (백홀 연결) |
| POWER & ENVIRONMENT | |
| 소비 전력 | Max 2.4W | 동작 1.2W |
|---|---|
| 전원 | 12~48V 3A (12V 3A 어댑터 제공) |
| 동작 온도 | -40 ~ 85℃ |
| 습도 | 0~95% R.H. |
| 비교 대상 | HaLow의 장점 |
|---|---|
| vs. 유선 시스템 |
|
| vs. FAIRWAVE(TSCH) |
|
| vs. 일반 Wi-Fi |
|

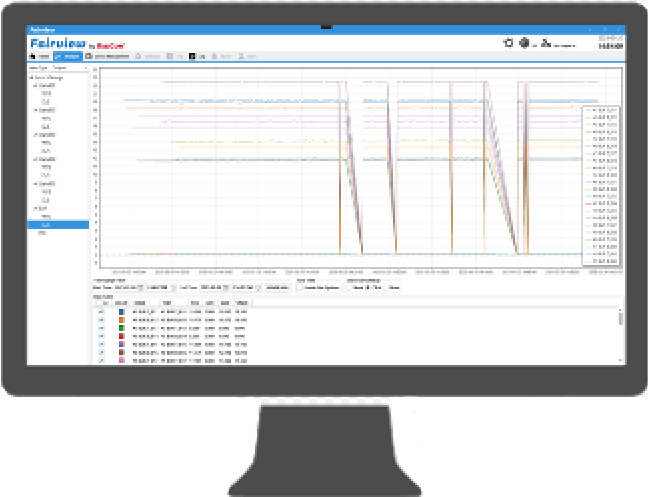

FAIRVIEW® v2.0
센서 데이터 수집·분석 통합 플랫폼. 포스코 현장 검증 완료. 하드웨어 + 소프트웨어 일체형 Edge Appliance.
응답 시간
데이터 수집
보존 기간
+ TLS + RBAC
| HARDWARE | |
| 최소 CPU | Intel Core i5 (8코어급) 이상 |
|---|---|
| 권장 CPU | Intel i7 12코어 이상 |
| 메모리 | 32GB DDR4 이상 |
| 저장장치 | OS 250GB + DATA 1TB SSD 이상 |
| 네트워크 | 1~10GbE × 2포트 이상 (이중화 권장) |
| SOFTWARE | |
| OS / DB | Windows 11 Pro | PostgreSQL |
| 센서 채널 | 최대 100채널 (권장 50채널) |
| 알람 응답 | 이벤트 → 알람 ≤ 1초 |
| 보안 | AES-128 | TLS | RBAC | 감사로그 |
다중 프로토콜 데이터 수집
JSON / Modbus TCP·RTU / Ethernet/IP / OPC-UA / 4~20mA / Digital I/O 등 산업 표준 전 프로토콜. 최대 100채널 동시 수집.
3단계 데이터 검증 엔진
① 범위 검증 → ② 일관성 검증(다중 센서 교차) → ③ 시계열 검증(이동창 추세). 오탐·미탐 다층 최소화.
알람 관리
임계값·히스테리시스 기반 알람 / 경광등·부저 연동 / 알람 이력·확인자·해결 조치 기록.
외부 시스템 연동
Modbus TCP / REST API / OPC-UA / SECS → HMI·MES·SCADA 즉시 연동. 이원화 DB(In-memory + PostgreSQL) 내장.

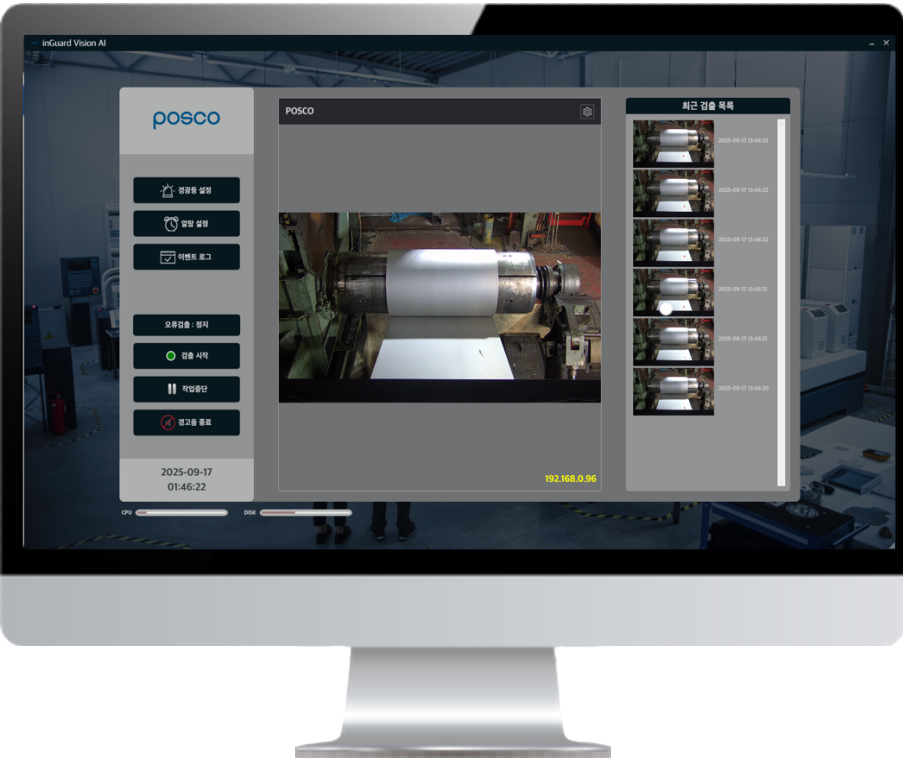

SteelVision AI v2.0
AI 영상분석 기반 제품불량 판별 시스템. 95% 이상 탐지 정확도. 포스코 현장 검증 완료.
| COMPUTING | |
| AI 프로세서 | NVIDIA GPU (RTX 4060) CUDA 기반 병렬 처리 |
|---|---|
| CPU / 메모리 | Intel Core i5 (8코어) / 32GB DDR4 |
| 저장장치 | 512GB SSD | PostgreSQL DB |
| AI ENGINE | |
| AI 모델 | Defect Detection Engine V1.80 |
| 탐지 정확도 | 95% 이상 |
| 처리 성능 | Full HD (1920×1080) / 30fps |
| 카메라 지원 | 최대 3채널 (RTSP / H.264 / H.265) |
3D Cube AI Model (3D CNN)
3차원 큐브 형태로 Object 좌표를 획득하여 입체적 결함 형상을 분석. 탐지 정확도 향상.
Multi-Camera Tracking
최대 3채널 CCTV를 동시 처리하여 사각지대 해소. 카메라 간 결함 이동 추적 및 이력 관리.
광학 보정 OCR
Dewarping 없이도 왜곡 문자열 인식. 곡면·기울어진 표면의 문자도 정확히 판독.
GAN 기반 데이터 증강
희귀 결함 패턴을 GAN으로 생성·증강하여 모델 성능 유지. 오탐지 최소화 알고리즘 내장.
영상 수집 & 디코딩
CCTV RTSP 3채널 30fps Full HD
전처리
색공간 변환 데이터 정규화
AI 추론 엔진
GPU/CUDA 2D/3D Detection OCR
후처리
결함 분류 영역 표시
시각화
오버레이 대시보드 업데이트
알람 & 연동
경광등 DB저장 HMI/MES
| 상태 | LED | 부저 | 의미 |
|---|---|---|---|
| 정상 | 🟢 초록 점등 | 무음 | 시스템 정상 운영 중 |
| 주의 | 🟡 노란 점멸 | 간헐음 | 경미한 이상 감지 |
| 경고 | 🔴 빨간 점멸 | 연속음 | 불량(누액 등) 감지 |
| 장애 | 🔴 빨간 점등 | 긴급음 | 시스템 장애 발생 |
※ PATLITE ST56(M)EL-ETN | DC 12V/24V | 최대 15W | 내장 부저 85~90dB | IP23 | LED 수명 50,000시간 이상
이벤트 웹훅 / REST API
SteelVision AI 불량 감지 시 → 썸네일 이미지 + 메타데이터를 FAIRVIEW로 즉시 전송.
타임스탬프 동기화
센서 알람(FAIRVIEW)과 영상 이벤트(SteelVision AI) 타임스탬프 정밀 동기화 → 오탐 감소, 원인 즉시 확인.
통합 대시보드 단일 화면
센서 값 + 영상 썸네일 + 알람 이력을 FAIRVIEW 대시보드 한 화면에서 동시 표출 → 상황 인식 시간 대폭 단축.
도입 전·후 운영 체계 비교
REDCOM IIoT 통합 아키텍처 적용 시 기존 분절된 운영 방식(As-Is)이 어떻게 달라지는지 항목별로 비교합니다.
| 항목 | As-Is · 현재 | To-Be ✔ · REDCOM IIoT 통합 후 |
|---|---|---|
| 데이터 수집 | 설비별 독립 시스템 분산 운용. 일부 설비는 수기 점검. | FAIRWAVE / HaLow Node를 통해 전 설비 데이터를 단일 FAIRVIEW로 자동 수집. |
| 데이터 신뢰도 | 유선 케이블 노이즈·접촉 불량으로 인한 간헐적 데이터 손실. | TSCH(99.97%) / HaLow(99%) 무선 수집 + FAIRVIEW 3단계 검증으로 신뢰도 확보. |
| 이상 감지 | 임계값 초과 후 운영자가 수동 확인. 대응까지 시간 소요. | 이벤트 발생 → 1초 이내 알람. 센서 값 + 영상 썸네일을 동일 화면 즉시 표출. |
| 운영 가시성 | 설비별 분산 화면. 전체 현장 상태를 한눈에 파악 불가. | 설비 배치도 기반 통합 대시보드에서 전 설비 상태를 한눈에 파악. 모바일·원격 접속 가능. |
| 시스템 연동 | HMI·MES·SCADA 각각 별도 인터페이스 개발 필요. | Modbus TCP / REST API / OPC-UA로 기존 HMI·MES·SCADA에 실시간 태그 퍼블리싱. |
| 확장 유연성 | 설비 추가 시마다 케이블 공사·시스템 개발 반복. | 무선 Node 추가 + FAIRVIEW 설정만으로 즉시 확장. |
| 데이터 활용 | 수집 데이터가 운영 화면 외에 활용되지 않음. | PostgreSQL 1년 이력 DB 기반 설비별·시간대별 패턴 분석. 예방보전·품질 개선 의사결정 지원. |
주요 적용 사례 & 인증
제철·반도체·디스플레이·화학 등 다양한 산업 현장에서 검증된 레퍼런스를 보유합니다.
| 고객사 | 적용 제품 | 적용 내용 | 성과 |
|---|---|---|---|
| POSCO 포항·광양 | FAIRWAVE, SteelVision AI, FAIRVIEW | 제철·압연 공정 비구동축 샤프트, 베어링 진동·온도·Health Check 실시간 모니터링 | 데이터 신뢰도 99.97% |
| 삼성디스플레이 | FAIRWAVE | 유틸리티 시설 내 Gas 감지 무선 센서 네트워크 | 현장 납품·운용 완료 |
| SK하이닉스 FAB 유틸리티 | HaLow + FAIRVIEW | 펌프·스크러버·칠러 설비 상태 모니터링 (HaLow POC 진행 중) | POC 협의 중 |
| LG디스플레이 | FAIRWAVE (FFU 전용) | FFU(Fan Filter Unit) 상태 모니터링 무선 센서 네트워크 | 현장 납품·운용 완료 |
환경 신뢰성 시험
염수분무 / 진동 / 낙하 / 결로 — Eurofins E&E Korea (KOLAS 공인) 4종 전 통과 (AR Lock, CAM Lock)
KC 인증
HaLow Node-E/S, HaLow Gateway, FAIRWAVE MOTE·GATEWAY, Smart Lock — KC 인증 보유
특허 & 상표권
특허 제10-2760258호 외 2건 등록 (미국·중국·인도 출원 중) | 상표권 제40-2405339호 외 2건 | 소프트웨어 저작권 2건
포스코 구매 등록
FAIRWAVE, FAIRVIEW, SteelVision AI 전 제품군 포스코 Qcode 등록. 나라장터 혁신제품 등록 진행 중.
